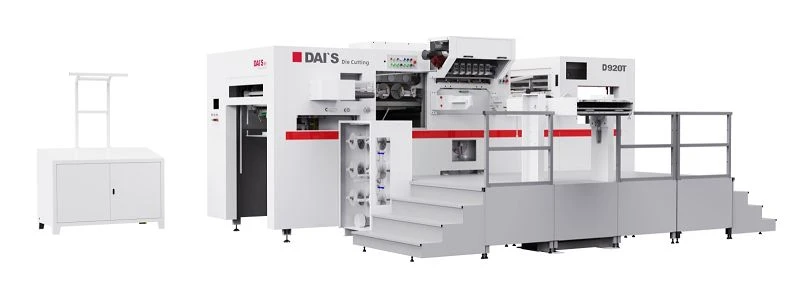

Chiết Giang Dai's Printing Machine Co., Ltd. là một trong những nhà sản xuất và cung cấp máy dập lá 1050thot đáng tin cậy nhất ở Trung Quốc. Nếu bạn định mua máy dập lá 1050thot giảm giá số lượng lớn, vui lòng nhận báo giá từ nhà máy của chúng tôi. Tất cả các máy tùy chỉnh đều có chất lượng cao và giá cả cạnh tranh.

Thông số kỹ thuật

1. cắt khuôn	phẳng
2.kích thước giấy tối đa	1050*750mm
Kích thước giấy 3.min.	400*360mm
4. thông số kỹ thuật giấy	80-2000G/m²
5. giấy gợn sóng	Nhỏ hơn hoặc bằng4mm
6.Tốc độ máy tối đa	7500 (tờ/giờ)
7. tốc độ cao nhất của quá trình tạo đồng	6000 (tờ/giờ)
8. xếp giấy cao	1600MM
9. chiều cao của giấy	1400MM
10. áp suất làm việc tối đa	500t
Kích thước khe 11.min.slot	9,5 triệu
Phạm vi cắt ngang 12.max.	1040*730MM
Phạm vi 13.max.bronzing	1020*720MM
14. số lượng trục cấp giấy bạc	Nhỏ hơn hoặc bằng 5
15. khu vực tấm điện	Quận 12
16. công suất động cơ chính	15KW
Độ chính xác cắt 17.die	±0.1MM
18. độ chính xác dập	±0.1MM
19. sức mạnh tổng thể	65KW
20. trọng lượng tổng thể	20t
21. hình dạng cơ học	718140912523MM

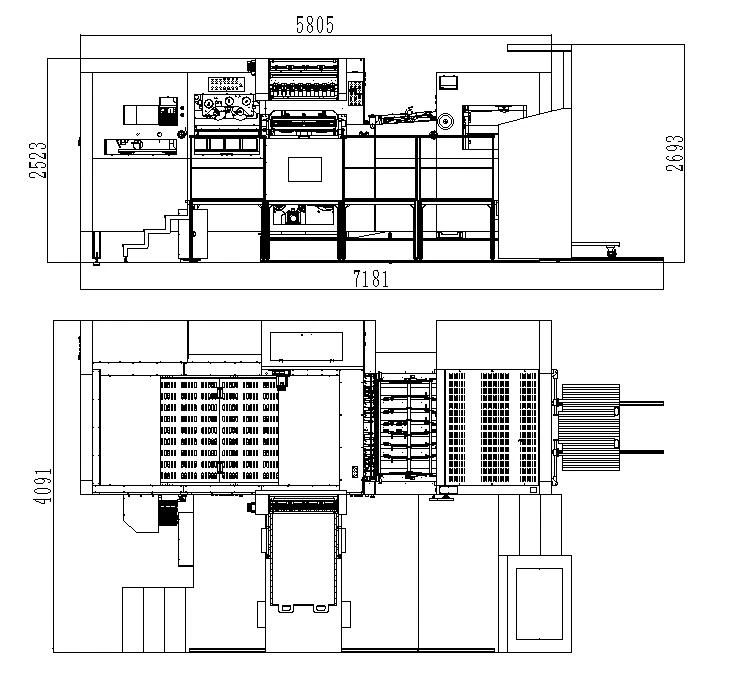

Bản vẽ lắp đặt

501

Chi tiết máyNguyên lý chế độ làm việc của bộ phận giao giấy feida

Fida, Phòng giao giấy

* Công nghệ Châu Âu sản xuất thẻ đầu feida chính xác, bìa sóng và bìa xám đa-chức năng.

* Bốn lần hút bốn lần gửi, (hơn 1300 bốn lần hút năm lần gửi) có thể được điều chỉnh theo Góc và chiều cao hút biến dạng của giấy

* Cơ chế nhận giấy độc đáo, phù hợp với nhiều dạng giấy khác nhau.

* Đầu feida tốc độ cao được làm bằng hợp kim nhôm đặc biệt, tất cả các bộ phận đều được nhập khẩu.
* Công tắc nạp giấy ngăn ngừa việc nạp giấy sai
* Thiết bị phát hiện va chạm đầu-bay đôi
* Giấy nạp chính và phụ chuyển đổi liên tục-
* Một bộ cơ chế giấy mã hóa trước là tùy chọn
* Cho cá ăn bằng giấy vảy, mịn và chính xác
* Cơ chế tinh chỉnh-bàn giấy, điều chỉnh-không ngừng.

Chi tiết máyNguyên lý hoạt động của bộ phận nạp giấy

Đế nạp giấy

* Hệ thống điều khiển tiên tiến được sử dụng để điều khiển thiết bị tốc độ nạp giấy giúp quá trình cấp giấy bị ôi thiu và giảm va chạm.
* Máy dò kép quang điện.
* Băng tải giấy nhập khẩu.
* Bánh xe vận chuyển giấy polyurethane siêu chống mài mòn.
* Bánh xe cao su có thể điều chỉnh và bánh xe chải đảm bảo định vị chính xác khi đến phía trước và phía sau.

Máy đo phía trước / bên

* Kiểm tra trước-đảm bảo tỷ lệ giấy đến.
* Sử dụng đồng hồ đo kéo-đẩy kép trái và phải để đáp ứng các yêu cầu đăng ký in khác nhau.
* Giấy ép tấm thép, lực đồng đều và đáng tin cậy.

Chi tiết máyNguyên lý chế độ làm việc của bộ phận cắt khuôn

Bộ phận cắt khuôn

*Các bộ phận chịu áp lực được làm bằng sắt dẻo có độ bền cao-qt600-3, được đúc bằng quy trình đặc biệt, có độ bền cao và không bị biến dạng
*Trục khuỷu bằng thép Ni Cr Mo được xử lý đặc biệt nhập khẩu từ Đức
*Bánh răng sâu và bánh răng sâu siêu chống mài mòn nhập khẩu từ Đài Loan
*Thiết bị luân chuyển mẫu công cụ tiện lợi và nhanh chóng
* Hệ thống cung cấp và bôi trơn dầu mạnh mẽ
* Cơ chế ngắt quãng 240 độ có độ chính xác cao, truyền đai đồng bộ ổn định, Hiệu suất truyền cao, giảm sai số chính xác

* Thiết bị khóa khí nén an toàn và nhanh chóng
* Khớp quay tốc độ cao
*Áp suất tối đa đạt 300 tấn (áp suất tối đa của máy ép nóng đạt 600 tấn)
* Động cơ chính Honeywell tiên tiến (cấu hình tùy chọn) được sử dụng để giúp tốc độ cắt khuôn đạt 7500 tờ mỗi giờ
*Khung thớt sử dụng hệ thống định vị ở giữa với thiết bị điều chỉnh tinh tế
*Màn hình 2 màu hiển thị trạng thái làm việc của máy mọi lúc, áp suất tối đa của máy ép nóng đạt 600 tấn)
* Động cơ chính Honeywell tiên tiến (cấu hình tùy chọn) được sử dụng để giúp tốc độ cắt khuôn đạt 7500 tờ mỗi giờ
*Khung thớt sử dụng hệ thống định vị ở giữa với thiết bị điều chỉnh tinh tế
*Màn hình hai màu hiển thị trạng thái hoạt động của máy mọi lúc

486

487

Chi tiết máyNguyên lý chế độ làm việc của bộ phận điện

491

492

* Toàn bộ bộ sản phẩm sử dụng Meiji electric và Schneider ElectricComponents để đảm bảo máy hoạt động ổn định

Chi tiết máyNguyên lý của quá trình mạ vàng

Phần cắt khuôn, dập vàng

Các phần cắt khuôn và-dập nổi có thể tự do chuyển đổi giữa các chức năng cắt khuôn-và dập nổi bằng cách thay thế tấm tổ ong và khung tấm cắt khuôn-. Được trang bị thiết bị nạp/rút giấy bạc theo chiều ngang, nó hoạt động song song với hệ thống lấy giấy bạc theo chiều dọc để xử lý các tác vụ dập nổi phức tạp. Cơ chế nạp lá polyurethane siêu-chống mài mòn{6}}đảm bảo chuyển động quay trơn tru và đáng tin cậy. Hệ thống-phát hiện lá vàng bị đứt kép để cắt theo khuôn dọc-cung cấp khả năng giám sát{10}}lá vàng theo thời gian thực.

Các bộ phận được mạ vàng-

Giá nhả giấy bạc loại-đẩy cho phép tháo ra khỏi máy dễ dàng, giúp lắp đặt các cuộn giấy bạc nhanh chóng và dễ dàng. Hệ thống định vị ba chiều đảm bảo căn chỉnh chính xác cho hoạt động dập vàng, nâng cao chất lượng sản phẩm. Động cơ servo lá vàng dọc 2KW đảm bảo chuyển động ổn định và đáng tin cậy của lá vàng.
